安全門鎖開關 AZM 415-11/11ZPK 24VAC/DC
| 訂貨須知 | |
| 產品型號 | AZM 415-11/11ZPK 24 VAC/DC - 訂貨后綴 |
| 產品代碼 | 1167205 |
| EAN 編號 | 4030661218199 |
| 認證 | |
| 認證 |
 BG USA/CAN CCC |
| 分級 | |
| 標準 | EN ISO 13849-1 |
| B10d常閉觸點（NC） | 2.000.000 |
| 目標時間 | 20 年 |
| 注意 |
 |
| 通用屬性 | |
| 產品名稱 | AZM 415 |
| 標準 | EN 60947-5-1, BG-GS-ET-19 |
符合指令 (Y/N)  |
有 |
| 防護門數量 | 1 件 |
| 操作方向的數量 | 1 件 |
| 有效原則 | 機電的 |
| 占空比 | 磁鐵 100 % |
| 原料 | |
| - 外殼的原材料 | 鋁 |
| - 觸點材料 | 銀 |
| 外殼噴涂 | 涂色 |
| 重量 | 1000 g |
| 機械參數 | |
| 電路連接說明 | 螺絲連接 |
| 電纜截面 | |
| - 最小電纜截面 | 2 x 0,75 mm² |
| - 最大電纜截面 | 2 x 2.5 mm² |
| 機械壽命 | > 1.000.000 操作次數 |
| 緊急釋放（有/無） | 無 |
| 手動解鎖 (Y/N) | 無 |
| 緊急開鎖(Y/N) | 無 |
| 鎖定力 | 150 N ... 400 N |
| 肯定斷開操作力 | 15 N min. |
| 肯定斷開行程 | 5 mm |
| 鎖緊力 Fmax | 3500 N |
| 最大操動速度 | 0,2 m/s |
| 注意 | 所有的電纜截面表示包括了導線和線耳 |
| 周圍條件 | |
| 周圍溫度 | |
| - 最低環境溫度 | −25 °C |
| - 最高環境溫度 | +50 °C |
| 防護等級 | IP67 根據IEC/EN 60529 |
| 電氣參數 | |
| 轉換元件說明 | 常開觸點（NO）, 打開(NC) |
| 轉換原理 | 爬行電路元件 |
| 輔助觸點數量 | 3 件 |
| 安全接觸點的數量 | 1 件 |
| 通電開鎖 | 有 |
| 通電上鎖 | 無 |
| 額定控制電壓 Us | 24 V / |
| 功率消耗 | max. 10 W |
| 額定沖擊耐壓 Uimp | 4 kV |
| 額定絕緣電壓 Ui | 250 V |
| 熱測試電流 Ithe | 6 A |
| 應用類別 |
AC-15: 230 V / 4 A, DC-13: 24 V / 1 A |
| 最大保險容量 | 6 A D型玻璃保險 |
| ATEX | |
| 燃氣防爆類別 | 無 |
| 粉塵防爆類別 | 無 |
| 混合數據 | |
| 應用 |
 滑動安全門 鉸鏈安全監控 |
| 尺寸 | |
| 傳感器尺寸 | |
| - 傳感器寬度 | 130 mm |
| - 傳感器高度 | 100 mm |
| - 傳感器長度 | 46.5 mm |
| 注意 - 尺寸圖 | |
| A | 設定螺絲 滾珠鎖定 |

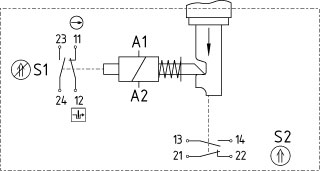

| 圖表 | |
 注意 圖  肯定斷開NC觸點 動作 未動作 常開觸點 常閉觸點 |
|
| 訂貨后綴 | |
|
實際訂貨后綴加在安全開關部件后面。 訂貨舉例: AZM 415-11/11ZPK 24 VAC/DC-1637 |
|
| ...-1637 | 0,3 µm 鍍金觸點 |
...-16370,3 µm 鍍金觸點
